Nella ricerca odierna dell'idoneità scientifica, della riabilitazione precisa e di una comprensione più profonda del movimento umano, la tecnologia dell'elettromiografia (EMG) non è più esclusiva degli ospedali; sta gradualmente entrando nelle palestre, nelle squadre sportive e nei laboratori di ricerca. Tutto questo ha origine da un componente chiave, gli -elettrodi. Gli elettrodi EMG di superficie, in particolare, agiscono come un "microfono" sensibile, permettendoci di "sentire" e "vedere" l'attività muscolare in tempo reale. Questo articolo fornirà un'analisi completa di questo straordinario strumento.
Ⅰ. Elettrodi per EMG di superficie: cosa sono esattamente?

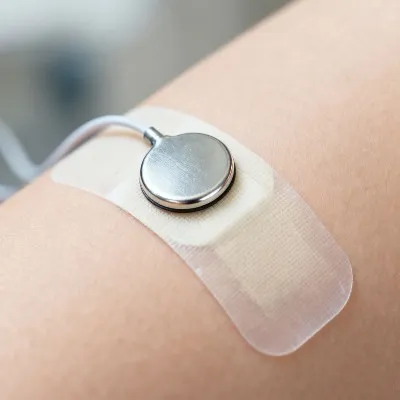

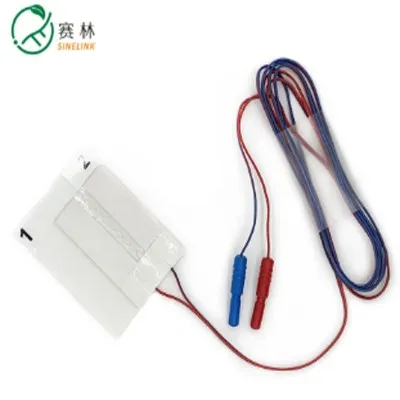

Gli elettrodi EMG di superficie sono i più comuniEMGdispositivi di acquisizione del segnale che incontriamo. Si tratta in genere di minuscoli sensori realizzati con materiali conduttivi (come il cloruro d'argento), incapsulati al centro di un cerotto adesivo pre-rivestito con gel conduttivo. Quando applicati sulla pelle, formano un'unità completa di acquisizione del segnale bioelettrico.
Il loro compito principale è catturare i segnali bioelettrici generati dai gruppi muscolari sotto la pelle quando sono eccitati. Immagina che quando il tuo cervello impartisce un comando di "contratto", migliaia di fibre muscolari generano simultaneamente o in modo asincrono minuscoli potenziali d'azione. Questi segnali elettrici, come i suoni di diversi strumenti in una sinfonia, viaggiano attraverso i fluidi dei tessuti, il grasso e la pelle, per essere infine "ascoltati" dagli elettrodi sulla superficie della pelle. Il ruolo degli elettrodi è convertire queste attività fisiologiche in segnali elettrici che possiamo misurare, registrare e analizzare.
Ⅱ. Principi approfonditi-: come funziona?
Per comprenderne il funzionamento, abbiamo bisogno di un modello semplificato. Una normaelettromiografia di superficie (EMG) a-canale singoloil sistema di acquisizione include tipicamente tre elettrodi:
Due elettrodi di acquisizione: sono i "microfoni principali", posizionati parallelamente tra loro sul ventre del muscolo bersaglio, lungo la direzione delle fibre muscolari. Sono responsabili di catturare la differenza di segnale elettrico tra due punti in quella zona.
Un elettrodo di riferimento: solitamente viene posizionato in una posizione elettricamente "silenziosa", come l'osso. La sua funzione è quella di fungere da punto di riferimento comune, aiutando l'amplificatore a eliminare le onnipresenti interferenze di modo comune-nell'ambiente (come le interferenze della frequenza di alimentazione di 50/60 Hz).
Il flusso di lavoro è il seguente:
Cattura del segnale: il potenziale d'azione generato dal muscolo viene condotto nel tessuto, formando un campo elettrico in costante cambiamento. I due elettrodi di acquisizione rilevano la tensione nelle rispettive posizioni.
Amplificazione differenziale: questo è il passaggio più cruciale. L'amplificatore calcola la differenza di tensione tra i due elettrodi di acquisizione e amplifica questa differenza. La maggior parte dei segnali di interferenza nell'ambiente influenzano entrambi gli elettrodi di acquisizione contemporaneamente e in ugual misura; questo "rumore" viene in gran parte annullato durante il processo di calcolo della differenza. I segnali reali provenienti dal muscolo, a causa dei ritardi di propagazione e delle differenze di intensità tra i due elettrodi, vedono le loro differenze preservate e amplificate. Questo processo migliora notevolmente la qualità del segnale.
Filtraggio e digitalizzazione: il segnale amplificato passa attraverso una serie di filtri per rimuovere gli artefatti di movimento a frequenza estremamente bassa-e il rumore ambientale ad alta-frequenza, per poi essere convertito in un segnale digitale e visualizzato sullo schermo di un computer come l'immagine familiare e fluttuante dell'elettromiografia (EMG).
Ⅲ. Best practice: come ottenere un segnale-di alta qualità?
Ottenere affidabileelettromiografia di superficie (EMG) i segnali sono molto più che semplicemente "collegare gli elettrodi". I seguenti passaggi sono cruciali:
Posizionamento preciso degli elettrodi: questo è il passaggio più importante. Gli elettrodi devono essere posizionati sul ventre muscolare del muscolo bersaglio-la parte più spessa del muscolo con la più alta concentrazione di unità motorie-e orientati parallelamente alla direzione delle fibre muscolari. Un posizionamento errato risulterà in segnali deboli e distorti o addirittura nella completa incapacità di acquisire l'attività del muscolo bersaglio. Si consiglia di fare riferimento alle linee guida professionali per il posizionamento degli elettrodi (come lo standard SENIAM) per il funzionamento.
Preparazione accurata della pelle: la pelle, in particolare lo strato corneo superficiale e il sebo, è un cattivo conduttore di segnali elettrici, attenuando e distorcendo gravemente i segnali EMG. Pertanto, prima di collegare gli elettrodi, è necessario:
Detersione: pulire energicamente l'area di attacco con un tampone imbevuto di alcol al 75% per rimuovere sebo e pelle morta.
Sgrassaggio se necessario: se è presente olio in eccesso, ripetere il processo di pulizia.
Leggera esfoliazione se necessaria: per le zone con peli abbondanti o strato corneo spesso, esfoliare delicatamente con carta vetrata fine o uno scrub specializzato fino a quando la pelle diventa leggermente rossa. Questo passaggio riduce significativamente l'impedenza della pelle ed è fondamentale per migliorare il rapporto segnale-rispetto-rumore.
Riduci la diafonia: gli elettrodi di superficie hanno un ampio raggio di "ascolto". Quando i muscoli vicini (soprattutto i muscoli sinergici) si contraggono fortemente, i loro segnali elettrici possono "perdere" verso l'elettrodo bersaglio, causando "diafonia". Questa possibilità deve essere considerata quando si interpretano i dati, soprattutto quando si analizzano muscoli profondi o piccoli gruppi muscolari.
Ⅳ. Principali scenari applicativi
Elettromiografia di superficie (SEMG)ha una gamma estremamente ampia di applicazioni:
Scienza dello sport: analisi della sequenza di attivazione, dei modelli di coordinazione e dei livelli di affaticamento dei muscoli negli atleti durante i diversi movimenti per ottimizzare tecniche e programmi di allenamento.
Medicina riabilitativa: valutare oggettivamente il recupero della funzione muscolare dei pazienti e guidare l'allenamento riabilitativo, come determinare la capacità di attivazione muscolare nei pazienti con ictus.
Ergonomia: valutazione dell'impatto della postura di lavoro sul carico muscolare e prevenzione delle malattie muscoloscheletriche.
Biofeedback: consente ai pazienti o agli utenti di vedere la propria attività muscolare in tempo reale e imparare come controllare o rilassare attivamente muscoli specifici.
Conclusione
Gli elettrodi per elettromiografia di superficie rappresentano la nostra prima e più importante finestra non-invasiva sul mondo dell'attività muscolare. Sono semplici e facili da usare, ma contengono principi profondi di elettrofisiologia e di elaborazione del segnale. Comprenderli correttamente e utilizzarli con rigore è il presupposto fondamentale per ottenere dati attendibili per orientare scientificamente la formazione, la riabilitazione e la ricerca. Ricorda, alta-qualità EMG il segnale inizia con una superficie cutanea ben-preparata e un elettrodo posizionato con precisione.
